INSUL
Software previsionale per calcolo fonoisolamento di elementi di edifici
INSUL è un programma per prevedere l’isolamento acustico di pareti, pavimenti, tetti, soffitti e finestre.
Isolamento da rumore impattivi e rumore di pioggia di pavimenti e tetti.
Il programma permette previsioni di Isolamento via aerea (TL) o Livello di Calpestio (Ln) in bande di 1/3 di ottava e calcolo degli indici per isolamento via aerea Rw e STC o rumore impattivo (Lnw / IIC) da utilizzare nei calcoli di progettazione di acustica edilizia ed architettonica.
INSUL può essere utilizzato per valutare rapidamente nuovi materiali e sistemi o per studiare gli effetti delle modifiche ai progetti esistenti. Modella i materiali usando la ben nota teoria delle lastre elastiche, comprese le tolleranze per gli effetti di pannelli spessi come pubblicati da Ljunggren, Rindell e altri. Le partizioni più complesse sono modellate usando il lavoro di Sharp, Cremer e altri.
INSUL è disponibile da oltre 15 anni e ha subito notevoli evoluzioni e miglioramenti in questo periodo. Si è evoluto mediante molte versioni in uno strumento molto facile da usare che sfrutta l’ambiente Windows ed è stato perfezionato dal confronto continuo con i test di laboratorio per fornire un’accuratezza accettabile per una vasta gamma di costruzioni.
I dati di test possono essere inseriti per consentire un facile confronto con le previsioni e le costruzioni possono essere salvate per un successivo confronto.
INSUL tiene conto degli effetti di dimensione finita che sono molto importanti quando si predice piccoli campioni come finestre e anche per elementi alle basse frequenze.
Come ogni strumento di previsione, INSUL non è un sostituto per la misurazione. Tuttavia, i confronti con i dati di test indicano che INSUL predice in modo affidabile i valori Rw entro 3dB per la maggior parte delle costruzioni.
INSUL permette di migliorare enormemente la capacità dei consulenti acustici e dei produttori di prodotti di progettare in modo rapido e sicuro le costruzioni al fine di ottenere l’isolamento acustico desiderato per via aerea e strutturale.
Contattaci per richiedere una licenza demo.
Caratteristiche tecniche
Pannelli singoli

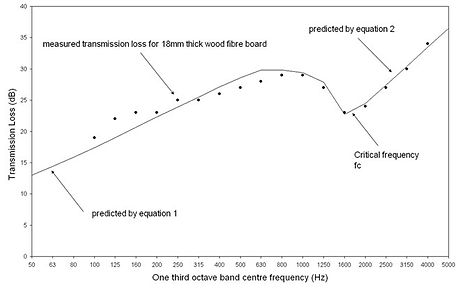

La trasmissione del suono attraverso un singolo pannello può essere approssimata con un buon grado di precisione conoscendo solo la massa per unità di area (m) e il modulo di elasticità (E) del pannello. Alle basse e medie frequenze la perdita di trasmissione (TL) viene calcolata dalla ben nota legge di massa.
Questo prevede TL = 20 log (mf) - 48 dB (1)
Alle frequenze più alte l'effetto di coincidenza riduce la trasmissione del suono e la perdita di trasmissione è data da R = 20log (mf) -10log (2hw / pwc) - 47
Dove wc è la frequenza critica circolare (che può essere calcolata da E) eh è il fattore di perdita.
Per pannelli spessi e pesanti come mattoni o cemento, la trasmissione addizionale avviene a causa delle onde di taglio e il TL alle alte frequenze viene ridotto.
INSUL tiene conto di questo effetto.
